FSV9563 在全协议NFC模块中的应用-可同时兼容A卡，B卡，F卡及 15693协议模块

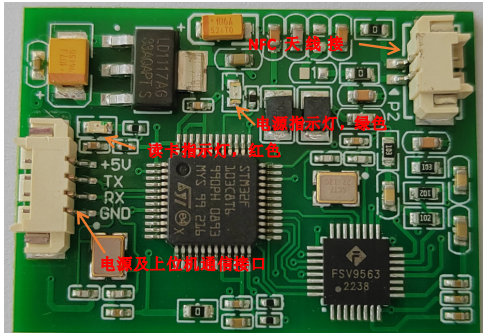

一、外观，长35.5MM*宽25.5MM*高4.8MM：

  （图一）

二、功能：可读A卡，B卡，F卡，15693卡等全系列NFC卡片。

三、电源通信接口及NFC天线接口：

1、电源及通信接口：电源及通信接口如图一左侧的4PIN端子，端子的间距是1.25MM，5V供电，RX及TX电平为3.3V，通信电平3.3V～5V均可。

2、NFC天线接口：NFC天线接口如图一右侧的2PIN端子，端子的间距是1.25MM，接13.56MHZ的天线，天线的大小可根据客户实际需求匹配。

四、在电源及NFC读卡指示灯：

1、电源指示灯：如图一所示，通电后电源指示灯会亮绿色，代表供电正常；

2、NFC读卡指示灯：如图一所示，当有检测到卡片并读取正常时，红色读卡指示灯亮，卡片移开后，红色指示灯不亮；

五、上位机测试：

1、上位机通信参数：波特率：115200BPS，数据位：8位；停止位：1位；校验：None 流控制：None

2、上位机数据显示，当NFC模块检测到卡片时，串口数据显示会停留，并显示卡片内容相关信息：

A、A卡数据：

B、B卡数据：

C、F卡数据：

D、15693卡数据：

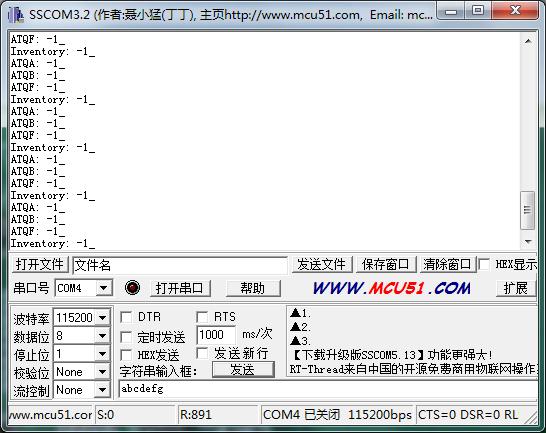

3、当无卡片时，NFC模块会一直轮询A卡、B卡、F卡，15693卡,并把无卡的状态发送到上位机。
